Abstract: Inthis paper, a novel automatic satellite acquisition strategy is studied toguarantee that a communication satellite can be pointed by the SOTM(Satcom OnThe Move) in dynamic environment. Aiming at the marineSOTM system, the strategyof automatic satellite acquisitionconsiders the following specification, suchas, acquisition time, accuracy and recovery aftershaded. In the strategy, someadjustable key technical parameters are proposed, and the judgment rules foreffectiveness of satellite acquisition, lost, and scan are also designed indetails. The proposed strategy is applied in an actual application system, and hasbeen tested by many times. The results indicate: 1) the strategy can reduce theacquisition time to 1.5 minute and improve the accuracy to 98%; 2) the trackingperformance is improved,and the communication function can be quickly recoveredafter shaded. In a word, the verification results shows that the proposedstrategy is feasible, fast, and reliable.

Key Words:Automatic satellite acquisition strategy, satellite acquisition, parameterssetting, judgment rules.

1  概述

尋星技術是動中通系統的關鍵技術，當使用環境不斷變化時，天線也會不斷發生偏移，因此需要天線實時對準衛星來保證衛星系統的正常通信。自動尋星及遮擋快速恢復功能是動中通天線的重要功能，自動尋星時間、尋星精度以及遮擋后恢復時間等參數是評價動中通天線性能是否優越的關鍵指標。

早期動中通系統尋星技術對于動中通工作過程的初始化、尋星、跟蹤等階段有了詳細的分析和研究，可以實現動中通系統的基本功能^[1]。但只是針對其主要工作過程做了研究，對于鎖定判斷、重新尋星等方面涉及較少。其實動中通天線在實際工作中，不僅要滿足基本的跟蹤功能，還存在由于遮擋、信號變化等因素造成的短時間或者長時間丟失衛星的現象。

本文基于船載動中通天線系統，充分考慮了動中通在實際運行過程中遇到的各種狀況，對初始尋星、尋星判斷、遮擋后重新捕獲等相關內容進行了研究，研究了一種新型的自動尋星策略，詳細分析了各階段的實現方式以及階段轉換的具體判據，并在此基礎上分析出關鍵性參數，在實際動中通系統進行驗證，結果表明天線系統均能夠快速準確的完成對星過程，即使在遮擋丟星的情況下也能快速恢復。

2  自動尋星策略

2.1  策略概述

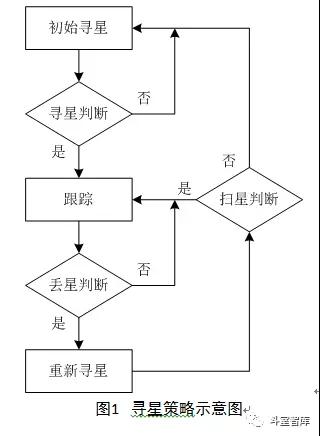

動中通天線系統自動尋星策略的研究是圍繞天線跟蹤功能來開展的，如圖1 所示，跟蹤前，天線開始初始尋星，并通過尋星判斷來確認是否已找到衛星信號；跟蹤過程中，實時監視AGC電平信號，并進行丟星判斷；跟蹤失鎖后，開始重新尋星，進行掃星判斷，如果找到衛星信號，則轉入跟蹤狀態，如果未找到衛星信號，且已滿足重新尋星時間的要求，則轉入初始尋星階段。

2.2  初始尋星

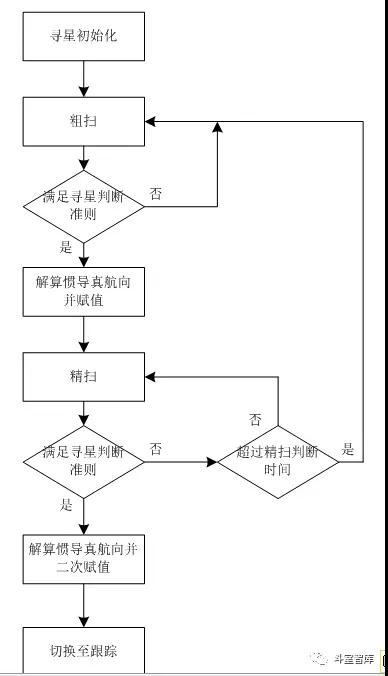

系統開機完成尋零后，將自動進入初始尋星階段，按照基準星信息和上次關機前所存儲的衛星信息進行尋星，流程圖如圖4所示，具體尋星步驟如下所示：

1、將天線的信標機頻率設置為基準星的單載波頻率；

2、根據衛星經度、本地經緯度、慣導姿態計算尋星指令角度；

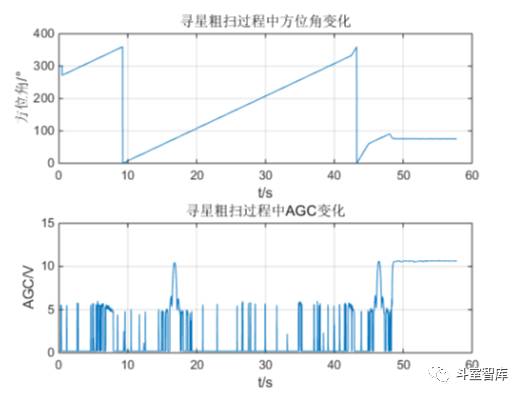

3、天線方位角按照10°/s的速度順時針旋轉進行粗掃，此時天線俯仰角和極化角分別隔離載體的水平姿態，使天線在進行整周粗掃過程中能夠一直保持空間上的水平穩定，如圖2所示；

圖2 尋星粗掃過程

4、在方位勻速旋轉過程中，存儲360°整周范圍內的AGC電平值以及其中最大值，在此過程中不斷判斷AGC電平是否滿足尋星有效性判定準則，如下節2.4所示；

5、在天線方位角完成一周旋轉后，開始判斷整周AGC電平的存儲列表中是否存在滿足尋星有效性判定準則的AGC電平，如果存在，則認為在尋星過程中找到了衛星信號，否則，認為尋星失??；

6、如果判定已找到衛星信號，則按照經緯度信息和慣導的姿態航向信息解算出當前時刻的慣導真航向，并給慣導航向賦值，轉向步7；如果判定未找到衛星信號，則在一直旋轉，執行步驟3）至6），直到找到為止

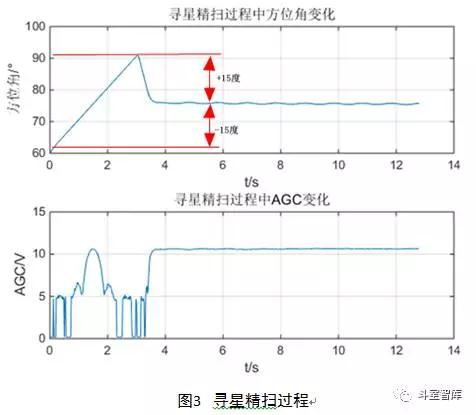

7、根據慣導信息，解算得到天線的指令角，天線的俯仰軸和極化軸直接跟蹤天線指令角，保持水平穩定，天線的方位軸繞天線方位指令角的±15°來回旋轉，進行小范圍精掃，如圖3所示；

8、精掃過程中，再次按照尋星有效性判定準則來判斷是否找到衛星信號，如果找到，則執行9），否則執行7）；

9、如果找到衛星信號，則再次按照經緯度信息和慣導的姿態航向信息解算出當前時刻的慣導真航向，進行二次慣導航向賦值修正；

10、天線方位軸、俯仰軸及極化軸按照天線指令角進行閉環控制，當天線轉到相應位置后，將天線狀態由尋星切換為跟蹤鎖定。

圖4  初始尋星流程圖

2.3尋星指令角解算

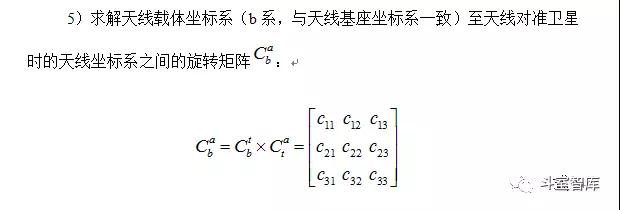

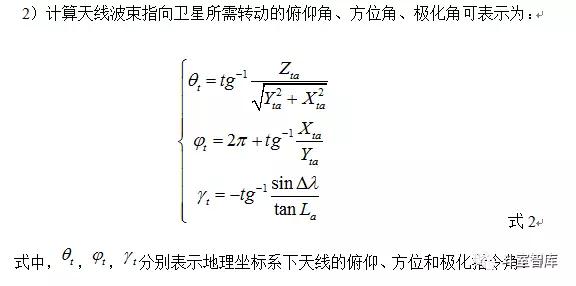

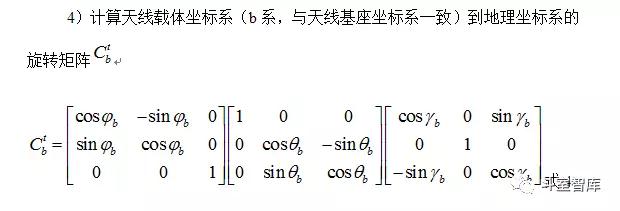

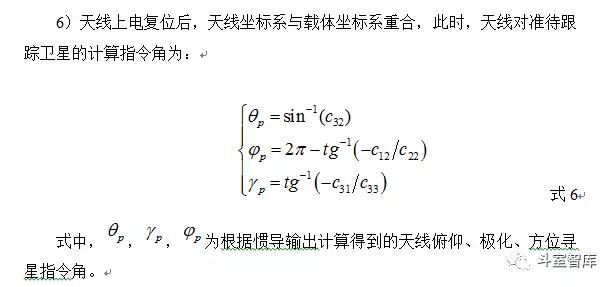

在尋星過程中，尋星指令角的解算是天線能夠順利完成尋星并鎖定衛星的基礎，通過衛星經度、本地經緯度、載體姿態角進行坐標變換計算得到，主要過程如下：

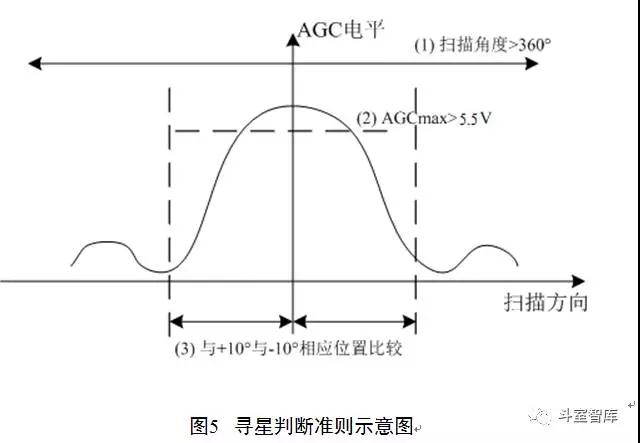

2.4尋星有效性判斷準則

尋星有效性判斷準則是系統完成初始尋星過程的依據，目前設計尋星判斷準則包括以下幾部分：

1、天線方位軸旋轉整周360°以上，以確保天線不會丟失AGC最大信號點；

2、判斷AGC電平最大值原則為：AGC電平最大值需大于5.5V，5.5V以下的電平值認為當前天線存在遮擋；

3、AGC電平最大值左右比較原則：AGC電平最大值與其附近±10°的電平值進行比較，判斷電平最大值是否大于其AGC電平的2.5倍，大于則表明找到衛星信號，尋星有效，否則表明尋星失敗。

2.5丟星判斷準則

當天線在已跟蹤狀態下受到外界環境遮擋干擾，則會出現丟星情況，由于慣導存在誤差漂移，長時間丟星后，角度誤差變大，將導致天線無法準確對準衛星方向，從而致使通信失敗，因此需要設計相應的丟星判斷準則來判定是否進入重新尋星。

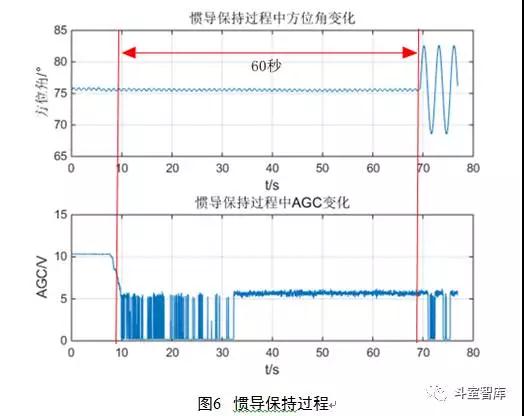

信標機所提供的AGC電平值和丟星持續時間是判斷是否丟星的主要依據。丟星判斷準則為：若在跟蹤過程中發現AGC電平低于最大值的0.7倍，則認為此時屬于丟星；丟星狀態持續時間在60秒以內認為是暫時性的遮擋，且此時慣導可以保持航向及姿態的正確性，認為天線仍處于跟蹤鎖定狀態，不進行重新尋星操作，該過程為慣導保持階段，如圖6所示，；若在此期間發現AGC電平持續低于最大值的0.7倍，且丟星時間超過60秒，則認為天線已丟星，需進行重新尋星操作，如圖6所示；若在此期間，存在AGC電平值不低于最大值0.7倍的情況，則丟星時間重新開始計時。

2.6重新尋星

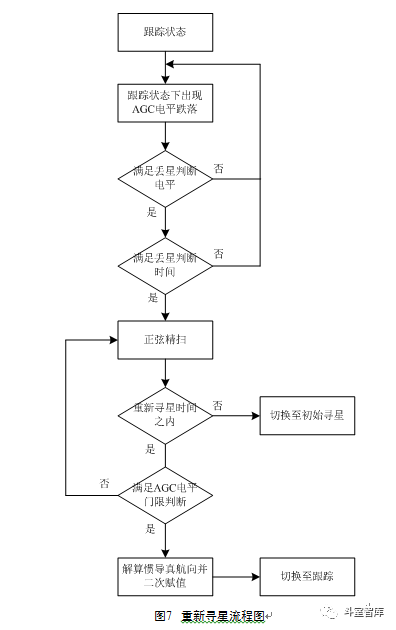

天線系統一旦確認為丟星狀態，將進入重新尋星過程，重新尋星需結合丟星判斷及掃星判斷準則進行，重新尋星的流程圖如圖7所示。在重新尋星過程中，天線的俯仰軸、極化軸仍按照天線指令角進行閉環控制，方位軸在指令角的基礎上加入正弦控制量，使天線在以指令角為中心的基礎上來回掃描，重新獲得衛星信號。

2.7掃星判斷準則

重新尋星過程中天線進行來回掃描運動，需設計掃星判斷準則來判斷天線是否重新尋星成功，若尋星成功天線進入跟蹤鎖定狀態，否則進入初始尋星狀態，設計掃星判斷準則如下：

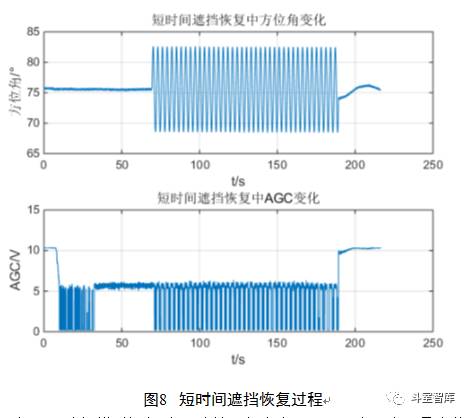

1、在來回正弦掃描過程中，比較當前AGC電平與遮擋前所保存的最大值，如果當前AGC電平大于最大值的0.9倍，則認為重新尋星成功，通過經緯度和慣導的姿態角解算出慣導的真航向，對慣導的真航向進行重新賦值，并將天線轉入跟蹤鎖定狀態，如圖8所示；

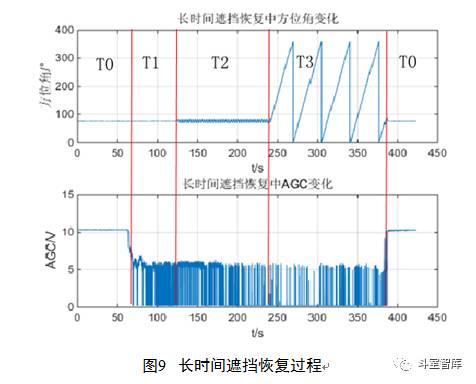

2、如果正弦掃描時間超過2分鐘，仍未出現AGC電平大于最大值的0.9倍情況，則表明天線重新尋星失敗，則轉入初始尋星狀態，如圖9所示，其中T0為跟蹤鎖定階段，T1為慣導保持階段，T2為正弦掃描階段，T3為整圈初始尋星階段；

3  自動尋星參數設置

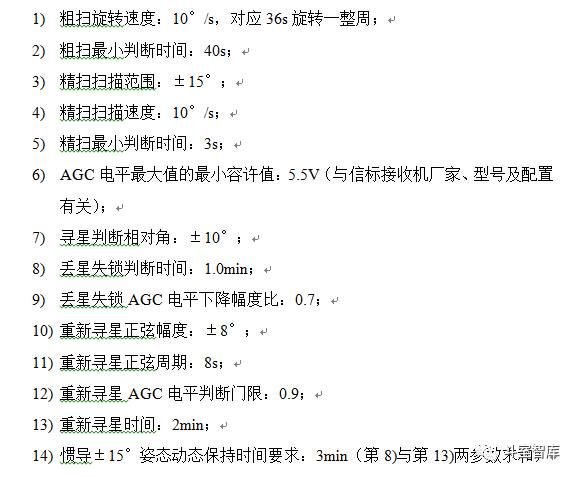

依據自動尋星策略和尋星過程中的關鍵技術，我們提出的自動尋星策略存在一些需要調試控制的尋星參數，這些參數的設置對天線系統初始尋星的快速性，準確性和丟星后快速恢復等起著至關重要的作用，本文設計的可調參數如下所示：

4  自動尋星試驗與驗證

通過將本自動尋星策略和對應的參數應用于公司的船載動中通系統S100上，進行試驗和驗證，多次試驗結果表明，天線系統均能夠快速準確的完成對星過程，即使在遮擋丟星的情況下也能快速恢復。具體將驗證得到的系統技術指標統計如下：

試驗結果表明，本文設計的自動尋星策略和設置的相關可調參數可實現天線系統的快速對星和遮擋丟星恢復，即使在惡劣的環境下，也可高質量的完成通信任務，可靠性高，實時性好。

5  結論

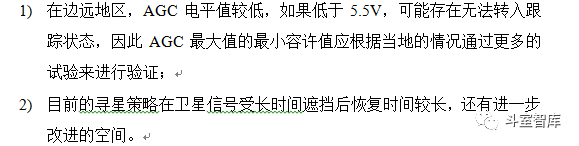

本文的尋星策略在船載動中通系統上經過長期的調試和測試，已經十分穩定，能夠很好的實現動態過程中天線對星通信功能。同時，經過各項測試分析，該策略在不同的地區和應用環境下可能存在以下問題：

后續將結合以上存在的問題，對尋星策略及算法進行持續改進。

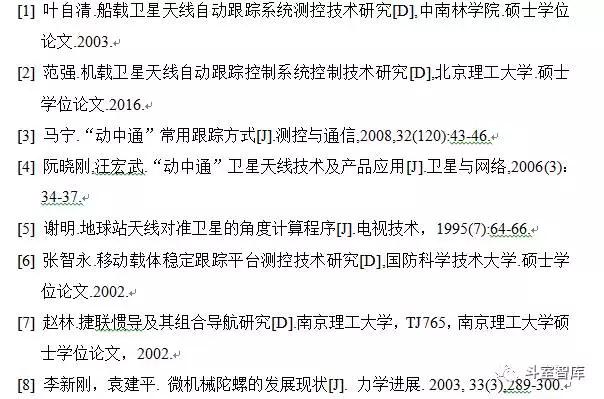

參考文獻
